產品概述 PRODUCT BRIEF

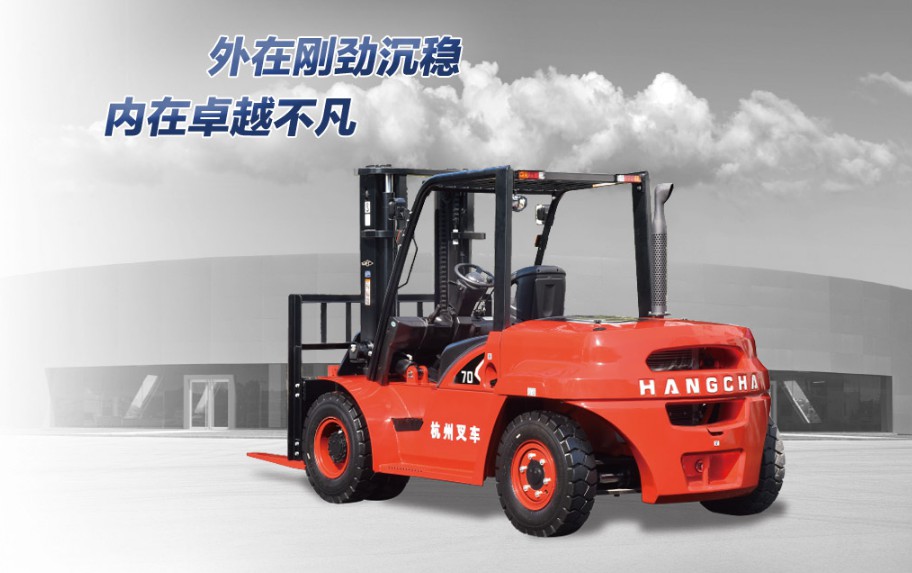

● X系列是杭叉在原有產品基礎上，自主開發的內燃平衡重式叉車，通過對外觀造型、節能環保、舒適性、安全性、可靠性的***升級，成為滿足您全方位需求的叉車。
產品特點 PRODUCT BRIEF
云智能叉車管理系統（FIMS）
● 云智能叉車管理系統是應用先進的物聯網和互聯網技術，結合人工叉車實現車輛數據采集、車輛報警、車輛遠程控制和診斷、車輛調度、物流跟蹤等功能，幫助用戶進行車輛管理，智能調度和智能物流管控，提升企業設備管理和物流管理水平，叉車云智能終端可無縫對接云智能叉車管理系統。
在傳統的叉車上可以組合式搭載多種智能設備，使叉車具有通訊、自我感知、識別及信息交互能力。可搭載的智能設備有且不限:
產品細節 PRODUCT BRIEF
● 全車采用LED燈發光體，節能省電，同時大幅度提高燈具的性能和使用壽命。
整車全部采用環保材料，減少對環境的危害。
● 優化設計的大上車扶手，讓上車更加便捷。
● 全景后視鏡提供了更加寬闊的后視視野，使駕駛更安全。
● 護頂架采用異型鋼管，強度高，駕駛室密封性好。
●整車美觀，駕駛室密封性好。
●采用新型槽鋼，全新設計門架系統，駕駛室儀表臺下移，大大提高駕駛員前方視野。
● 全新開發的液晶儀表，功能更***、性能更穩定。
● 實心輪胎，免維護，更耐用。
● 防滑上車踏板，上車便利的同時也更安全。
● 操作員駕駛安全，開啟方便。
●大包圍靠背，標配安全帶，更舒適、安全。
● 標配博世-玉柴高壓共軌電控發動機，采用高壓多次噴射技術，動力輸出強、煙度排放更低 、冷起動性能更好；能耗節省10%。
● 全新的大流量空氣濾清器，帶有安全濾芯，使發動機進氣更加清潔，動力更加充沛。
● 采用新一代集成電器盒，布局合理，方便保養及維修，防水性能更好。
● 機罩開啟角度大，可拆卸式左右機罩側板，維護方便。
●采用散熱性能更強、結構強度更高的鋁質板翅式散熱器，獨立油散，優化散熱通道，雙通風孔平衡重，大大改善冷卻效率，提高了重載作業的可靠性，確保發動機可靠工作。
● 通過優化設計平衡重，增大駕駛員后方視野。
● 采用滾柱式全密封推力軸承，大直徑轉向油缸（5-7t），橋體減震裝置，提高了轉向橋的可靠性、舒適性。
● 采用全新理念的外觀設計方法，流線型曲面造型設計，線條流暢，美觀大方，外在剛勁沉穩，具有強大的視覺沖擊力。
● 采用全新設計的大面積開模覆蓋件，整車外形富有時代氣息。
●小直徑方向盤和電液換向（液力傳動）設計，轎車化雙手柄組合開關，大幅度提升駕駛舒適性。
●標配高位排氣系統，防噴水型高位排氣管，減少對周邊環境的污染。
●減少儀表架后傾角度，采用整體機罩，大幅提升腳下空間，護頂架前腿大圓弧，拓寬駕駛空間。
●優化液壓油箱呼吸器結構，標配液壓油散，采用鍍陶瓷技術的齒輪泵，液壓系統壽命提高30%。
產品配置 PRODUCT CONFIGURATION
標準配置
標準安全帶座椅
標準貨叉
標準叉架體
標準擋貨架（5-7t）
標準護頂架
護頂架防雨罩
二級寬視野門架
隨車工具箱
空擋安全開關
鼓式制動器
牽引裝置
高位排氣裝置
高位進氣裝置
電液換向
全液壓動力轉向
真空助力制動（5-7t）
動力制動（8.5-10t）
方向盤可調裝置
拉索式停車制動
油水分離器指示燈
上下車防滑踏板
上車把手
大型橡膠踏板墊
空氣濾清器
后視鏡
發動機機罩氣彈簧
液壓油標尺
傾斜油路自鎖閥
電熄火
蓄能器壓力報警燈（8.5-10t）
港口型變速箱
起升油路限速閥
傳動油精濾
分片式多路閥
液壓油吸油濾芯
電喇叭
倒車蜂鳴器
前部組合燈
貨叉液壓調距（8.5-10t
水溫表
前工作燈
后部組合燈
水溫表
計時表
油量表
預熱指示
充電指示
發動機油壓報警燈
傾斜油缸護套
空濾報警指示燈
選用裝置和附件
駕駛室
駕駛室暖風機
駕駛室空調
實心輪胎
清潔輪胎（白/綠
用戶指定顏色
全懸浮座椅
中位排氣裝置
高低護頂架
進口制動器（5-7t）
座椅感知系統
燃油箱蓋加鎖
雙空濾器
云智能叉車管理系統
發動機風扇保護罩
排氣防火裝置
機罩加鎖
警燈
滅火器
LED后工作燈
電源總開關
后扶手帶喇叭按鈕
限速報警裝置
自動換檔系統
濕式制動驅動橋
門架特殊裝置
二級寬視野全自由門架
寬視野全自由門架
特殊二級寬視野門架
加寬貨叉架
特殊貨叉
選配屬具
紙卷夾
旋轉平抱夾
載荷穩定器
多用桶夾
軟包夾
油桶夾
斜翻叉
起重臂
串桿
稱重系統
側移叉
旋轉叉
貨叉加長套
載荷推出器
紙箱夾
推位器
鏟斗
吊鉤
加長貨叉
發動機配置表 Engine configuration
| 型號 | 康明斯QSF3.8 | PSI-4.3L |
| 代號 | W70 | W57 |
| 動力形式 | 柴油 | 汽油/LPG |
| 額定功率kW/r/min | 86/2200 | 74/2300 |
| ***大扭矩N·m/r/min | 470/1100～1700 | 301/1700 |
| 排量 mL | 3760 | 4294 |
| 可配車型 | 5~10t | 5～7t |
| 傳動 | 液 | 液力 |
產品參數 PRODUCT PARAMETER
| 制造商 | 杭叉集團 | |||||
|---|---|---|---|---|---|---|
| 型號 | CPCD50-XRG77 | CPCD60-XRG77 | CPCD70-XRG77 | CPCD85-XRG77 | CPCD100-XRG77 | |
| 動力形式 | 柴油 | 柴油 | 柴油 | 柴油 | 柴油 | |
| 額定起重量 | Q (kg) | 5000 | 6000 | 7000 | 8500 | 10000 |
| 載荷中心距 | c(mm) | 600 | 600 | 600 | 600 | 600 |
| 自重 | kg | 8150 | 8700 | 9400 | 11400 | 12900 |
| 門架起升***大高度 | h4 (mm) | 4407 | 4407 | 4407 | 4210 | 4555 |
| 護頂架高度 | h6 (mm) | 2430 | 2430 | 2430 | 2613 | 2613 |
| 總長（貨叉垂直面長度） | l2(mm) | 3504 | 3534 | 3609 | 3902 | 4234 |
| 總寬 | b1(mm) | 1995 | 1995 | 1995 | 2165 | 2165 |
| 貨叉尺寸 （長度×寬度×厚度） | l/e/s (mm) | 1200×150×60 | 1200×150×60 | 1200×150×65 | 1220×160×75 | 1220×160×80 |
| ***小轉彎半徑 | Wa(mm) | 3230 | 3280 | 3350 | 3630 | 3940 |
| ***大行駛速度 滿載/空載 | km/h | 27/30 | 27/30 | 27/30 | 28/31 | 28/31 |
| ***大起升速度 滿載/空載 | m/s | 0.54/0.58 | 0.54/0.58 | 0.48/0.51 | 0.39/0.42 | 0.33/0.35 |
| 下降速度 滿載/空載 | m/s | 0.48/0.42 | 0.48/0.42 | 0.48/0.42 | 0.46/0.4 | 0.46/0.4 |
| 爬坡度 滿載/空載 | % | 42/20 | 40/20 | 38/20 | 23/20 | 23/20 |
| 發動機廠家/型號 | 玉柴 YC4A115 | 玉柴 YC4A115 | 玉柴 YC4A115 | 玉柴 YC4A115 | 玉柴 YC4A115 | |
| 發動機功率 | kW/r/min | 85/2200 | 852200 | 85/2200 | 85/2200 | 852200 |
| ***大扭矩/轉速 | N·m/r/min | 450/1400～1700 | 450/1400～1700 | 450/1400～1700 | 450/1400～1700 | 450/1400～1700 |
| 電瓶（電壓/容量） | V/Ah | 2×12/90 | 2×12/90 | 2×12/90 | 2×12/90 | 2×12/90 |
● 產品和規格，如因改進而有變更時，將不另行通知，以實物為準。
